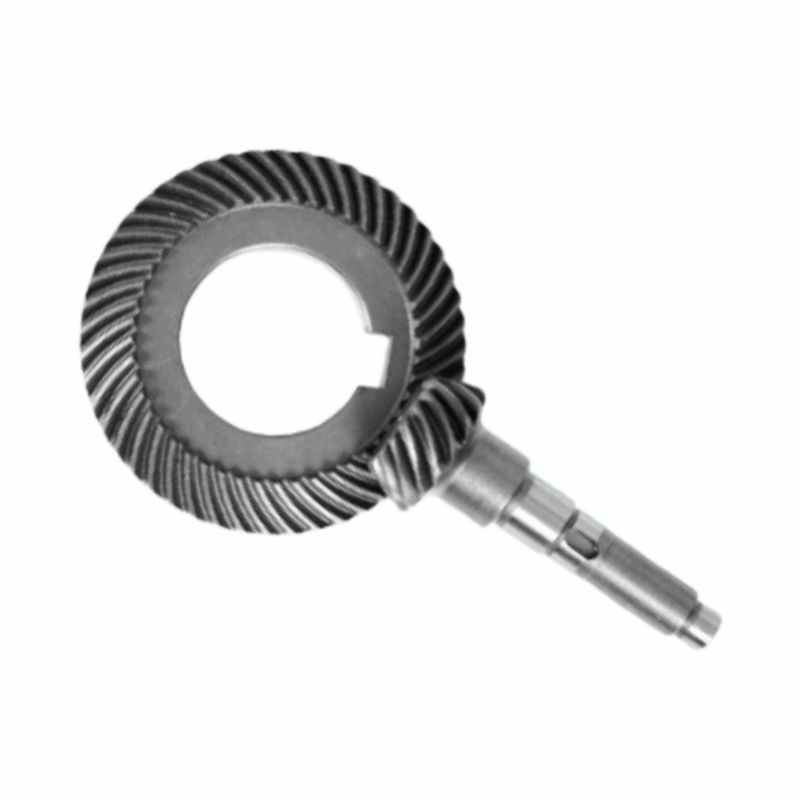

Hypoid Angle Gear Kit 80 độ tham gia cho Micro Reducer

Hypoid Angle Gear Kit 80 độ tham gia cho Micro Reducer

1Nguyên tắc kỹ thuật và đặc điểm cấu trúc
1 Thiết kế góc giao cắt trục không chuẩn

• 80° góc trục:Khác với truyền thống chuyển động dọc 90 ° của bánh răng hypoid, các trục đầu vào và đầu ra của bánh răng này được sắp xếp theo góc 80 °,phù hợp với các kịch bản nơi không gian hạn chế hoặc cần truyền không thẳng đứng.
• Trình chuyển trục:Điểm lưới của bánh răng hypoid không nằm trên trục, nhưng thiết kế offset tối ưu hóa sự phân phối căng thẳng tiếp xúc của bề mặt răng để cải thiện khả năng mang.

2 Quá trình nghiền bánh răng và đặc điểm vật liệu

• Xử lý bề mặt răng cứng:Quá trình carburizing và quenching được áp dụng, độ cứng của bề mặt răng lên đến 56-62HRC, và sau khi nghiền chính xác cao, độ thô của bề mặt răng Ra≤0.8μm,và mức độ chính xác có thể đạt ISO 10 hoặc cao hơn, làm giảm đáng kể sự hao mòn và tiếng ồn.
• Công nghệ lăn liên tục:Sử dụng một máy gia công xoắn ốc xoắn ốc CNC đầy đủ, cắt liên tục thông qua đầu cắt hai lớp, tránh mất độ chính xác của việc chia răng gián đoạn truyền thống,và hỗ trợ điều chỉnh tham số độc lập của bề mặt rãnh và rãnh.

3 Thiết kế thu nhỏ

• Thiết kế nhỏ gọn:Các đường kính nhỏ đến 38 mm có sẵn và trọng lượng nhẹ, làm cho chúng phù hợp để tích hợp trong thiết bị chính xác.
• Cấu hình trục rỗng:Một số mô hình sử dụng trục đầu ra rỗng để lắp đặt trực tiếp các khớp nối hoặc vít chì, đơn giản hóa thiết kế cơ khí.

2. Ưu điểm hiệu suất

1 Tỷ lệ giảm cao và hiệu quả cao

• Tỷ lệ chuyển động một giai đoạn lên đến 300:1:So với máy giảm bánh răng giun (hiệu quả chỉ 60% -70%), bánh răng hypoid có hiệu quả hơn 90% và không tự khóa,phù hợp với các kịch bản đòi hỏi truyền hai chiều.
• Hoạt động tiếng ồn thấp:Phương pháp lưới răng xoắn ốc làm giảm tác động, và với quá trình nghiền bánh răng, tiếng ồn có thể được kiểm soát dưới 60dB, tốt hơn so với bánh răng bevel thông thường.

2 Khả năng tải cao và tuổi thọ dài

• Tăng sức mạnh tiếp xúc:Sau khi carburizing và dập tắt, một lớp cứng 0,3-0,5mm được hình thành trên bề mặt răng,và căng thẳng tiếp xúc có thể được tăng lên hơn 30% kết hợp với thiết kế vùng tiếp xúc bề mặt răng tối ưu.
• Chống va chạm:Thích hợp cho các điều kiện khởi động-ngừng thường xuyên hoặc biến động tải.

3 Khả năng thích nghi không gian

• Cài đặt linh hoạt:Nó hỗ trợ lắp đặt kẹp, lắp đặt chân và các phương pháp khác, và trục đầu ra có thể được tùy chỉnh để thích nghi với các cấu trúc cơ học phức tạp.
• Tối ưu hóa khoảng cách:Bằng cách điều chỉnh độ dịch chuyển trục, sức mạnh của bánh xe nhỏ có thể được cân bằng với hiệu quả truyền tải.

3Các kịch bản ứng dụng điển hình
1 Tự động hóa công nghiệp

• Các khớp robot hợp tác:Ví dụ, các khớp cổ tay của robot hai cánh tay sử dụng bánh răng hypoid 80 ° để đạt được truyền mật độ mô-men xoắn cao trong khi giảm khối lượng khớp.
• Giai đoạn định vị chính xác:Cơ chế xử lý wafer trong thiết bị bán dẫn đảm bảo độ chính xác định vị (lỗi lặp lại ≤ ± 1 phút cung) bằng cách sử dụng tỷ lệ giảm cao và đặc điểm phản ứng ngược thấp.

2 Máy móc y tế và thực phẩm

• Động cơ dụng cụ phẫu thuật:Các khớp quay, chẳng hạn như nội soi, đòi hỏi tiếng ồn thấp, tuổi thọ dài và các vật liệu phù hợp với FDA.
• Thiết bị đóng gói thực phẩm:Cơ chế lập chỉ số của máy đổ đầy tốc độ cao cần phải chịu được các va chạm bắt đầu và dừng thường xuyên, và các đặc điểm chống mòn của bánh răng hypoid có thể kéo dài khoảng thời gian bảo trì.

3 Hàng không vũ trụ & Quân sự

• Hệ thống điều khiển bay UAV:Máy giảm nhỏ được sử dụng để điều khiển servo, và góc giao nhau trục 80 ° tối ưu hóa bố trí không gian bên trong thân máy bay.
• Thiết bị dẫn đường tên lửa:Trong nhiệt độ cực đoan (-50 ° C đến 125 ° C) và môi trường rung động, các bánh răng khử cacbon có độ tin cậy cao hơn so với các bánh răng giun truyền thống.

4- Các đề xuất về bảo trì và lựa chọn

• Yêu cầu bôi trơn:Dầu bôi trơn cần phải được thay thế sau 300 giờ hoạt động đầu tiên, và mức dầu nên được kiểm tra mỗi 3000 giờ hoặc nửa năm.
• Sau đó để tránh trộn dầu khoáng với dầu tổng hợp.
• Kiểm tra niêm phong dầuĐảm bảo rằng niêm phong dầu được ngâm trong dầu trong thời gian lưu trữ lâu dài để ngăn ngừa môi cứng; Nếu rò rỉ dầu được tìm thấy trong quá trình hoạt động, niêm phong dầu nên được thay thế kịp thời.

Chào mừng đến tùy chỉnh---Tùy chỉnh không tiêu chuẩn của Dingsco Gears

1- Chuyển đổi những thành tựu khoa học và công nghệ:We makes full use of the scientific and technological achievements and equipment of the Gear Research Institute of Central South University to transform theoretical knowledge into practical productivity and improve the technical content of products.

2Dịch vụ tùy chỉnh: Chúng tôi cung cấp các dịch vụ tùy chỉnh phi tiêu chuẩn, có thể nhận ra một loạt các dịch vụ như thiết kế bánh răng, tính toán sức mạnh, phân tích tiếp xúc, tính toán công cụ, đảo ngược lỗi hồ sơ răng,vv. để đáp ứng nhu cầu cá nhân của khách hàng.

3.Sức mạnh của đội: Đội ngũ của chúng tôi có kinh nghiệm phong phú trong ngành công nghiệp bánh răng, phân chia công việc và làm việc theo nhóm rõ ràng, và cùng nhau thúc đẩy công ty của chúng tôi trở thành người tiên phong trong ngành.
