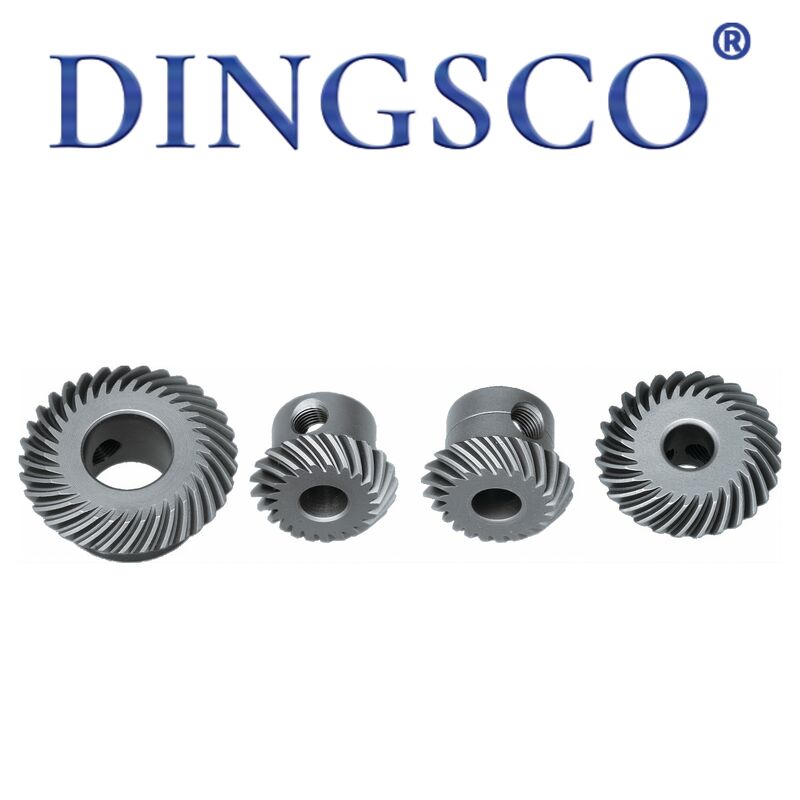

246 bánh răng máy may phẳng tốc độ cao là bộ bánh răng truyền động chuyên dụng cho246 máy may phẳng một kim giường trụ, bao gồmbánh răng trục chính, bánh răng trục trên, bánh răng trục dưới, bánh răng cấp liệu, bánh răng móc, bánh răng côn, tương thích với JUKI DSC-246, SW-246, v.v. Được làm bằngThép 20CrMnTi/40Cr/45#vớicacbon hóa/làm cứng cảm ứng + mài chính xác, chúng có tính năngtốc độ cao, tiếng ồn thấp, chống va đập, chống mài mòn, truyền dẫn chính xác và tuổi thọ dài. Họ thúc đẩy các chuyển động quan trọng:Truyền lực trục chính, lên/xuống trụ kim, đẩy bàn răng đưa, vòng móc, nâng chân vịt, đóng vai trò làthành phần truyền lõiđể may đồ da, túi xách, mũ giày và chất liệu dày dặn.

Tính năng sản phẩm

• Thích ứng tốc độ cao: Tương thích với3000–3500 vòng/phúttốc độ tối đa; không bị quá nhiệt hoặc bỏ qua khi vận hành tốc độ cao liên tục.
• Tiếng ồn thấp và mượt mà: Thiết kế bánh răng thẳng/vát chính xác, khe hở chia lưới0,05–0,10mm, độ ồn ≤65dB, yên tĩnh khi may chất liệu nặng.
• Chống mài mòn và tuổi thọ cao:HRC 56–62bề mặt răng,0,8–1,2mmđộ sâu cứng, tuổi thọ ≥6000 giờ, bền cho da/vật liệu nặng.
• Độ bền và khả năng chống va đập cao: Chân răng dày lên, chịu được30–80N·mmô-men xoắn, không bị sứt mẻ khi may chất liệu dày 8–15mm.
• Truyền chính xác và chiều dài mũi khâu ổn định: Độ chính xác ISO cấp 7,Ra 0,8μmbề mặt răng, lỗi khâu ≤0,1mm, cấp liệu đồng đều.
• 246 cấu trúc chuyên dụng:50mmđường kính xi lanh,15mmnâng chân vịt, không gian làm việc 25cm, kết hợp hoàn hảo với 246 kích thước lắp đặt.
• Ổ đĩa hai chiều và đảo chiều trơn tru: Chia lưới tiến/lùi mượt mà, không bị kẹt khi may ngược, thích hợp cho việc đảo ngược thường xuyên.
• Khả năng thay thế rộng rãi và bảo trì dễ dàng: Phù hợp với 246 mẫu chính thống,thay thế trực tiếp, không sửa đổi, hàng tồn kho chung.

Bảng thông số kỹ thuật

Nguyên tắc làm việc

• Đầu vào nguồn: Động cơ servo dẫn động bánh răng trục chính ở tốc độ cao (3000–3500 vòng/phút), truyền công suất mô-men xoắn trung bình, tốc độ cao.
• Thay đổi hướng 90°: Ăn khớp bánh răng côn trục chính với bánh răng côn dẫn động, đổi hướng 90°, dẫn động trục trên/dưới.
• Dẫn động thanh kim: Bánh răng trục trên dẫn động tay quay thanh kim, đạt được sự chuyển động qua lại lên/xuống của thanh kim để khâu.
• Đồng bộ hóa nguồn cấp dữ liệu: Bánh răng trục dưới dẫn động cam cấp liệu và bánh răng cấp liệu, đẩy bàn răng cấp liệu đồng bộ để có chiều dài mũi may đồng đều.
• Vòng móc: Móc dẫn động bánh răng cuối trục dưới, vòng chỉ đồng bộ với kim để tạo thành mũi khóa.
• Độ ổn định hai chiều: Chia lưới nhọn + góc xiên đối xứng, tải tiến/ngược cân bằng, không bị kẹt hoặc mài mòn một bên ngược lại.

Ứng dụng chính

• Máy 246 chuyên dụng: Bộ truyền động hoàn chỉnh dành cho máy JUKI DSC-246, SW-246 và máy phẳng giường trụ 246 trong nước.
• May da/da thật: Túi xách, ví, mũ giày, thắt lưng, sofa, chất liệu dày 5–15mm.
• Sản xuất túi xách/túi xách: May cong, khâu hình trụ đường kính nhỏ, tương thích với không gian làm việc 25cm.
• Thức ăn đồng nhất bằng chất liệu nặng: Kim + chân vịt + thức ăn đồng nhất cho chó ăn cho vải nhiều lớp, vải denim, da tổng hợp.
• Truyền động móc: Móc có công suất gấp đôi (tiêu chuẩn 246), giảm tần suất thay suốt chỉ và nâng cao hiệu quả.
• Thích ứng servo tốc độ cao: Phù hợp với động cơ servo 3000–3500 vòng/phút, điều khiển tốc độ mượt mà và tiêu thụ năng lượng thấp.
• Thay thế máy cũ: Thay thế toàn bộ bộ máy do hao mòn, sứt mẻ hoặc tiếng ồn ở 246 máy.

Ưu điểm sản phẩm

• Ổn định tốc độ cao, không quá nóng: Tương thích với 3500 vòng / phút, cấu hình răng chính xác + bôi trơn, tăng nhiệt độ 35oC khi hoạt động liên tục.
• Tiếng ồn thấp và môi trường yên tĩnh: Chia lưới góc xiên+thúc đẩy chính xác, tiếng ồn ≤65dB, yên tĩnh hơn 5–8dB so với bánh răng tiêu chuẩn.
• Chống mài mòn & giảm chi phí: HRC 56–62 + độ cứng sâu, tuổi thọ ≥6000 giờ, giảm thời gian ngừng hoạt động.
• Độ dẻo dai của vật liệu nặng, không bị sứt mẻ: Rễ dày + chất liệu có độ bền cao, không bị sứt mẻ ở vật liệu dày 8–15mm.
• Đường truyền chính xác & đường may đồng đều: Độ chính xác ISO cấp 7, sai số đường may ≤0,1mm, đường may gọn gàng.
• Hai chiều mượt mà, đảo ngược dễ dàng: Chia lưới đối xứng, không bị kẹt hoặc mòn một bên khi tiến/lùi.
• 246 chuyên dụng, phù hợp hoàn hảo: Kích thước, mô-đun, tỷ lệ hoàn toàn phù hợp với 246 máy, plug-and-play.
• Thay thế hoàn toàn & bảo trì hiệu quả: Thay thế toàn bộ một lần, tránh tiếng ồn/mòn do trộn lẫn cũ/mới.

Tại sao chọn chúng tôi?

• Mài CNC 7 trục: Chúng tôi sử dụng máy mài CNC 7 trục có độ chính xác cao, giữ dung sai chặt chẽ đến ±5μm, đảm bảo bánh răng chạy êm, êm và có độ bền vượt trội.
• Chuyên môn kỹ thuật vững chắc:Đội ngũ R&D cốt lõi của chúng tôi bao gồm các chuyên gia có trình độ tiến sĩ và thạc sĩ chuyên về công nghệ bánh răng côn xoắn ốc, cung cấp hỗ trợ kỹ thuật mạnh mẽ cho các dự án phức tạp.
• Kiểm tra nghiêm ngặt và độ chính xác cao: Tất cả các bánh răng đều được kiểm tra 100% bằng hệ thống đo lường Gleason. Chúng tôi có thể đạt được độ chính xác cấp DIN 6 bằng cách kiểm soát chặt chẽ các lỗi về hướng và hình dạng răng, giữ cho chất lượng của chúng tôi ở mức hàng đầu trong ngành.
• Hiệu suất truyền tải cao:Thiết kế bánh răng của chúng tôi hỗ trợ tỷ lệ giảm tốc một giai đoạn lên tới 300:1, với hiệu suất truyền động thực tế đạt trên 95%, cải thiện đáng kể việc sử dụng năng lượng.
• Độ bền tuyệt vời và hiệu quả chi phí:Các thiết bị của chúng tôi giúp giảm chi phí vòng đời 40% và tỷ lệ hỏng hóc dưới 0,5%, đảm bảo hoạt động ổn định lâu dài và giảm chi phí bảo trì.
• Phản ứng nhanh và thời gian thực hiện ngắn:Được hỗ trợ bởi quy trình sản xuất số hóa, chúng tôi có thể rút ngắn chu kỳ giao hàng xuống chỉ còn 20 ngày làm việc, giúp bạn đẩy nhanh quá trình phát triển và khởi động dự án.
• Khả năng thiết kế tùy chỉnh chuyên nghiệp: Chúng tôi cung cấp các giải pháp thiết bị được tùy chỉnh hoàn toàn cho các ứng dụng yêu cầu cấu hình răng nhỏ đặc biệt, tốc độ cao, tải nặng, độ ồn thấp và giảm tốc độ cao, dựa trên điều kiện làm việc thực tế của bạn.
