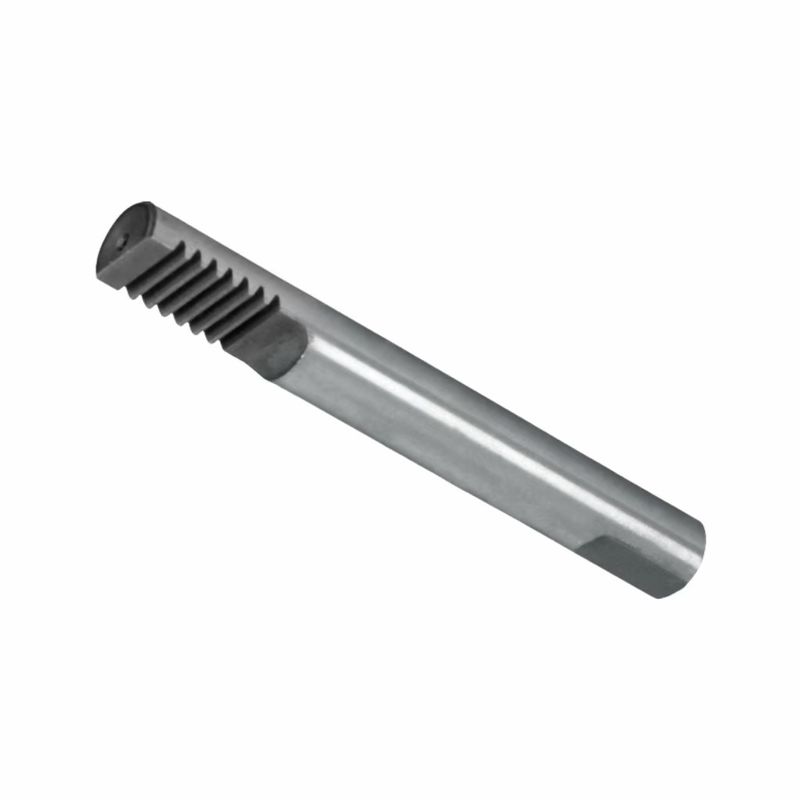

Thực thi sang số bằng trục bậc cho hộp số truyền động

Trục gắp động cơ, chuyển số bằng điện cho hộp số bánh răng

ⅠNguyên lý hoạt động - "bộ phận chấp hành chuyển số" của hộp số
Trục gắp số ô tô là một bộ phận truyền động cốt lõi của hộp số, đảm nhận các chức năng quan trọng của việc “tích hợp các lệnh chuyển số và thực hiện các thao tác chuyển số”:
1. Logic truyền động vật lý:Nó phối hợp với càng gắp và bộ đồng tốc. Khi người lái vận hành cơ cấu chuyển số (ví dụ: vào số, chuyển đổi chế độ lái), trục gắp số nhận lực chuyển số. Thông qua càng gắp, nó đẩy bánh răng trượt hoặc ống đồng tốc để di chuyển, làm thay đổi mối quan hệ ăn khớp bánh răng giữa trục vào và trục ra, từ đó đạt được điều chỉnh tỷ số truyền hoặc chuyển đổi chế độ lái.
2. Giá trị phối hợp điều khiển:Trong các hệ thống hybrid và 4WD của Great Wall Motors, trục gắp số phải phối hợp chính xác với Bộ điều khiển điện tử, ly hợp và động cơ. Thông qua các tín hiệu vị trí được phản hồi bởi các cảm biến, nó đảm bảo rằng “thời gian chuyển số và đồng bộ truyền động” phù hợp với nhu cầu năng lượng tổng thể của xe.

ⅡGiá trị trong hệ thống xe Great Wall - đảm bảo hiệu suất đa kịch bản
Nó được điều chỉnh cho các khung kỹ thuật địa hình, năng lượng mới và các khung kỹ thuật khác của Great Wall Motors, làm nền tảng cho các khả năng hiệu suất khác biệt:
1. Khả năng thích ứng với hoạt động địa hình:Trong các mẫu xe như dòng Tank và kiến trúc Hi4 - Z, trục gắp số chịu được các tác động mô-men xoắn cao, thực hiện chính xác các bánh răng hộp số phụ để chuyển đổi giữa các chế độ 4WD tốc độ cao và tốc độ thấp. Thông qua thiết kế có độ bền cao, nó đảm bảo việc thực hiện đáng tin cậy các chức năng “khuếch đại mô-men xoắn và khóa vi sai” trong quá trình di chuyển địa hình, giải quyết các thách thức về khả năng vượt địa hình trong các địa hình phức tạp.
2. Phối hợp năng lượng mới Hybrid:Trong các hệ thống hybrid như Lemon Hybrid và Hi4, trục gắp số tham gia vào việc chuyển đổi giữa “truyền động trực tiếp bằng động cơ, truyền động điện và chế độ hybrid”. Tốc độ phản hồi và độ chính xác định vị của nó ảnh hưởng trực tiếp đến độ mượt mà của việc đồng bộ truyền động và tối ưu hóa mức tiêu thụ năng lượng.
3. Độ tin cậy và độ bền:Các phương tiện của Great Wall Motors hoạt động trong mọi điều kiện khí hậu và mọi điều kiện đường xá. Trục gắp số trải qua các thử nghiệm “phun muối, nhiệt độ cao và thấp, rung động” nghiêm ngặt. Điều này đảm bảo hoạt động ổn định lâu dài của cơ cấu chuyển số trong môi trường khắc nghiệt (ví dụ: - 40℃ cực lạnh, nhiệt độ cao cấp sa mạc) và ngăn ngừa các sự cố chuyển số do kẹt hoặc mòn trục.

ⅢĐặc điểm thiết kế và sản xuất - yêu cầu độ chính xác cấp công nghiệp
Từ góc độ sản xuất chuyên nghiệp, nó thể hiện các tiêu chuẩn cốt lõi cho các bộ phận hộp số ô tô:
1. Logic thiết kế kết cấu:Thân trục tích hợp “vị trí lắp càng gắp và các rãnh cơ cấu tự khóa/liên kết”. Thông qua tối ưu hóa topo, nó cân bằng “độ bền, thiết kế nhẹ và khả năng tương thích lắp đặt”. Ví dụ, một cấu trúc trục bậc được sử dụng —— đường kính trục được làm dày ở các phần chịu tải trọng quan trọng, trong khi vật liệu được giảm ở các phần không chịu tải. Độ chính xác vị trí rãnh được kiểm soát trong khoảng ±0,02mm để đảm bảo khả năng tương thích với các bi thép tự khóa và càng gắp số.
2. Vật liệu và quy trình:Thép kết cấu hợp kim được chọn, trải qua quy trình: “phôi rèn → gia công → xử lý nhiệt (tẩm cacbon và tôi) → mài chính xác”. Điều này đạt được độ cứng bề mặt thân trục là HRC58–62, đồng thời duy trì độ dẻo dai cốt lõi. Gia công CNC đảm bảo độ trụ của trục và độ song song của vị trí rãnh, đáp ứng các yêu cầu về độ chính xác lắp ráp của hộp số Great Wall Motors.

Giải pháp bánh răng chính xác DINGSCO —Lực lượng tiên phong trong truyền động thiết bị

Ưu điểm cốt lõi: Thiết bị tiên tiến × Quy trình số hóa × Dịch vụ trọn vòng đời

Là nhà sản xuất bánh răng chính xác hàng đầu, DINGSCO chuyên sản xuất theo yêu cầu các bánh răng côn xoắn và bánh răng hypoid siêu chính xác thông qua nhiều máy mài/phay bánh răng côn xoắn năm trục bảy liên kết CNC và công nghệ dao cắt bánh răng côn xoắn Gleason. Với cấp chính xác DIN 6 (lỗi biên dạng răng ≤ ±5μm), hiệu suất truyền động 95% + và tỷ số giảm tốc cực cao, chúng tôi cung cấp các giải pháp truyền động đáng tin cậy cho robot, bộ truyền động động cơ, xe năng lượng mới, v.v.

Tại sao chọn DINGSCO?
✅ Độ chính xác cao:Đạt độ chính xác cấp DIN 6, dẫn đầu ngành trong việc kiểm soát lỗi biên dạng răng.

✅ Hiệu quả cao:Với tỷ số giảm tốc một giai đoạn lên đến 300:1 và hiệu suất truyền động trên 95%.

✅Độ bền: Chi phí vòng đời giảm 40%,<0,5% tỷ lệ lỗi.
✅Phản hồi nhanh:Quy trình kỹ thuật số có thể rút ngắn chu kỳ giao hàng xuống còn 20 ngày làm việc.

Liên hệ với chúng tôi ngay để có các đề xuất tối ưu hóa bánh răng và mô phỏng lưới 3D!
