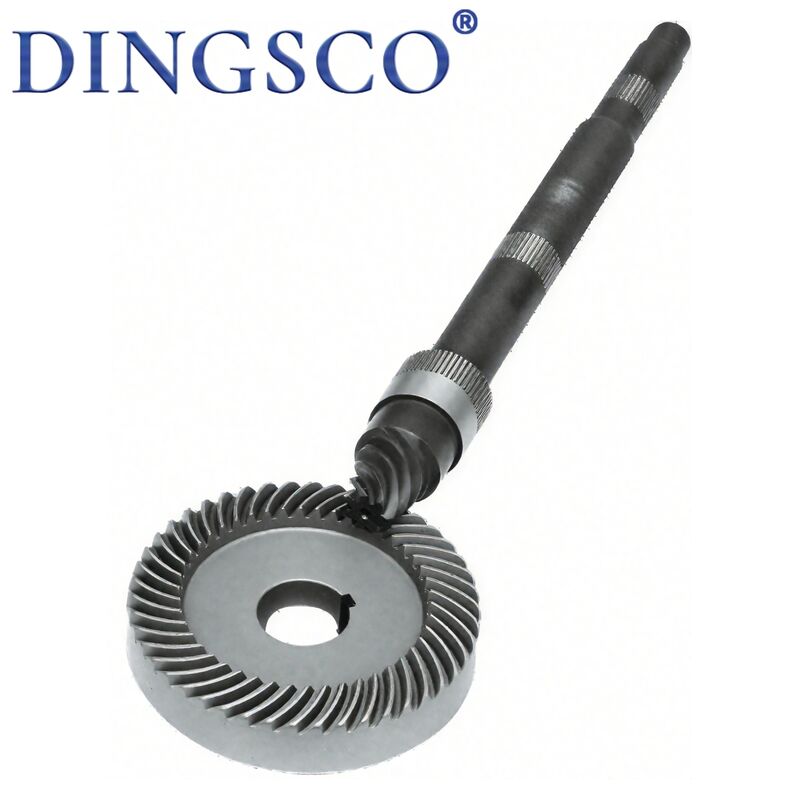

42CrMo mặc chống va chạm tuổi thọ dài 180 máy đánh bóng Gear ở Trung Quốc
180 bánh răng máy đánh bóng là thành phần truyền tải cốt lõi choMáy đánh bóng thẳng đứng/đơn giản có đường kính 180mm, bao gồmthiết bị mặt trời, thiết bị hành tinh, thiết bị vòng bên trong, thiết bị xoắn / xoắn ốc, thiết bị hẹn giờ, tương thích với YCP180, HY-180, YH2M8180, vv20CrMnTi/40Cr/42CrMovớiCarburizing/induction hardening + mài chính xác, chúng có tính năngmô-men xoắn cao, chống va chạm, chống mòn, tiếng ồn thấp, song song cao và tuổi thọ dàiChúng truyền năng lượng choxoay đĩa đánh bóng, xoay vòng/ xoay vòng của mảnh, điều chỉnh áp suất, điều khiển tốc độ tần số biến, quyết định trực tiếpĐộ phẳng, độ thô Ra≤0,08μm, đồng nhất đánh bóng, năng suất ≥98,5%Chúng là "trái tim truyền" để đánh bóng chính xác thủy tinh quang học, sapphire, gốm sứ, bán dẫn và các bộ phận kim loại.
Tính năng sản phẩm
- Động lực cao & công việc nặng: Mô-đun 1,5-3 mm, gốc răng dày, chịu50~200N·mmô-men xoắn, tương thích với động cơ chính 11kW.
- Chuyển tải chính xác và phẳng: Độ chính xác ISO lớp 6, bề mặt răng Ra≤0,4μm,Phân song ≤0,008mm, mài mài đồng bộ.
- Chống mài mòn và va chạm, tuổi thọ dài: HRC 56 62 bề mặt răng, độ sâu vỏ 0,8 1,5 mm, tuổi thọ≥8000 giờ, thích nghi với môi trường bùn / bụi.
- Tiếng ồn thấp & hoạt động trơn tru: lưới xoắn ốc/hành tinh, khoảng trống 0,08 ∼ 0,12 mm, tiếng ồn≤ 68dB, không có rung động ở tốc độ cao.
- Tốc độ tương thích với VFD và ổn định: thích nghi với0 ¢ 3000 vòng/phúttần số biến đổi, trượt thẳng về phía trước / ngược, không bỏ qua / tắc nghẽn.
- Cấu trúc hành tinh và tỷ lệ chính xác: Mặt trời + hành tinh + thiết bị đeo vòng, tỷ lệ301:10:1, đồng bộ hóa vòng quay chính xác.
- Chống bụi / ăn mòn / dầu: Đen + dầu chống rỉ / mạ niken, thích nghi vớibùn nước, bụi, độ ẩm.
- Khả năng thay thế rộng rãi & bảo trì dễ dàng: Phù hợp với các mô hình 180 phổ biến,thay thế trực tiếp, không thiết kế lại, hàng tồn kho chung.
Bảng thông số kỹ thuật
| Loại thiết bị |
Động cơ mặt trời, Động cơ hành tinh, Động cơ vòng, Động cơ xoắn (Spur/Helical), Động cơ đồng bộ |
| Các mô-đun chung |
1.5 / 2.0 / 2.5 / 3.0 mm |
| Phạm vi đếm răng |
Động cơ mặt trời 18 ̊30, động cơ hành tinh 30 ̊50, động cơ vòng 80 ̊120 |
| Tỷ lệ truyền tải |
31 / 4:1 / 5:1 / 7:1 / 10:1 (Hành tinh) |
| góc áp suất |
20° (Tiêu chuẩn) |
| Vật liệu chính |
20CrMnTi (Carburized), 40Cr (High-Frequency hardened), 42CrMo (Heavy-Duty) |
| Độ cứng bề mặt răng |
HRC 56?? 62 |
| Tốc độ định số |
Vòng xoắn ≤ 3000 vòng/phút, đĩa đánh bóng ≤ 120 vòng/phút
Mô-men xoắn định số: 50~200 N·m (tùy thuộc vào tỷ lệ) |
| Hiệu quả truyền tải |
≥ 93% (Luyến) |
| Độ thô bề mặt |
Ra ≤ 0,4 μm (Bề mặt răng) |
Nguyên tắc hoạt động
- Điện năng nhập: Động cơ điều khiển trục / bánh xe mặt trời để truyền tốc độ cao, mã số thấp.
- Giảm và tăng mô-men xoắn của hành tinh: Động cơ mặt trời thúc đẩy các bánh răng hành tinh quay và xoay xung quanh bánh răng vòng, giảm tốc độ 3 ′′10 lần, khuếch đại mô-men xoắn, lái đĩa đánh bóng ở tốc độ thấp và mô-men xoắn cao.
- Chuyển đổi mảnh công việc + xoay: Các bánh răng hành tinh thúc đẩy người mang mảnh công việc để xoay (với người mang hành tinh) + xoay (màng), đánh bóng đồng đều trên tất cả các bề mặt.
- Động đồng bộ trục cố định: Các bánh răng xoắn ốc xoắn đẩy trục / cơ chế áp suất phía trên / dưới, đồng bộ điều khiển áp suất đĩa và tốc độ để đảm bảo tính phẳng.
- Kiểm soát tốc độ VFD & phía trước / ngược: Các bánh răng thích nghi với động cơ VFD để điều chỉnh tốc độ trơn tru và hoạt động hai chiều, phù hợp với đánh bóng thô / hoàn thiện / siêu mịn.
- Mái lưới chính xác & vị trí: Sơn chính xác + đan cặp, vùng tiếp xúc trung tâm, phản ứng đồng đều, rung động thấp và phẳng cao.
Ứng dụng chính
- Làm bóng các thành phần quang học: ống kính hình cầu / không hình cầu 180mm, ống kính, cửa sổ sapphire.
- Các vật liệu bán dẫn / cứng dễ vỡ: Silicon wafers, SiC, nền gốm, tấm nắp thủy tinh.
- Làm bóng gương kim loại: thép không gỉ, nhôm, thùng đồng và kết thúc gương.
- Bộ truyền máy đánh bóng phẳng: Bộ bánh răng hành tinh / trục cho YCP180, HY-180, YH2M8180, vv.
- Động cơ bánh xe hành tinh / ổ cắm: Cơ chế xoay/ xoay phần làm việc cho máy đánh bóng hai mặt, đảm bảo sự đồng nhất.
- Hệ thống điều khiển tốc độ VFD: thích nghi với các động cơ VFD 0 ≈ 3000 rpm, chuyển đổi tốc độ thô / kết thúc.
- Cơ chế điều chỉnh áp suất: Các bánh răng điều khiển các thành phần nâng / ép để kiểm soát áp suất đánh bóng chính xác.
- Thay thế thiết bị cũ: Thay thế bộ thiết bị cho 18B-9P, YH2M8180, v.v.
Ưu điểm sản phẩm
- Mô-men xoắn cao & công suất nặng, không có vấn đề về vật liệu dày: Cấu trúc hành tinh + rễ răng dày hơn, mô-men xoắn lên đến 200N · m, tương thích với động cơ 11kW, không bị vỡ trên kính / gốm dày.
- Truyền thông chính xác & bề mặt phẳng: ISO Grade 6 + mài chính xác, phẳng ≤0,008mm, Ra≤0,08μm, chất lượng đánh bóng cấp quang học.
- Kháng mòn & tuổi thọ dài, bảo trì thấp hơn: HRC 56 ∼ 62 + cứng sâu, tuổi thọ ≥ 8000 giờ, ổn định trong môi trường bụi / bùn.
- Tiếng ồn thấp & hoạt động trơn tru, năng suất cao hơn: Helical + lưới hành tinh, tiếng ồn ≤68dB, rung động thấp, năng suất mảnh ≥98,5%.
- Hỗ trợ VFD tương thích và nhiều quy trình: điều khiển tốc độ trơn tru 0 ‰ 3000rpm, một thiết lập bánh để đánh bóng thô / hoàn thiện / cực mịn.
- Đồng bộ hóa hành tinh và đánh bóng đồng đều: Khối hợp xoay chính xác + xoay, phủ đầy bề mặt, độ dày đồng đều.
- Chống bụi / ăn mòn, dung nạp môi trường khắc nghiệt: Đen / mạ niken, chống lại bùn nước, bụi, độ ẩm, tỷ lệ thất bại thấp.
- Khả năng thay thế hoàn toàn & dễ dàng thay thế: Phù hợp với các mô hình 180 chính thống, thay thế bộ bánh răng mặt trời + hành tinh + vòng, không cần thiết kế lại.
Tại sao chọn chúng tôi?
- 7 trục CNC: Chúng tôi áp dụng máy nghiền CNC 7 trục chính xác cao, giữ độ khoan dung chặt chẽ đến ± 5μm, đảm bảo bánh răng chạy lặng lẽ, trơn tru và bền bỉ.
- Chuyên môn kỹ thuật mạnh mẽ:Nhóm R & D cốt lõi của chúng tôi bao gồm các chuyên gia tiến sĩ và thạc sĩ chuyên về công nghệ bánh răng xoắn ốc xoắn ốc, cung cấp hỗ trợ kỹ thuật mạnh mẽ cho các dự án phức tạp.
- Kiểm tra nghiêm ngặt & độ chính xác cao: Tất cả các bánh răng đều được kiểm tra 100% bằng các hệ thống đo lường Gleason.giữ chất lượng của chúng tôi ở mức hàng đầu trong ngành.
- Hiệu quả truyền tải cao:Thiết kế bánh răng của chúng tôi hỗ trợ tỷ lệ giảm một giai đoạn lên đến 300:1, với hiệu suất truyền thực tế đạt hơn 95%, cải thiện đáng kể việc sử dụng năng lượng.
- Độ bền tuyệt vời & hiệu quả chi phí:Các bánh răng của chúng tôi cung cấp chi phí vòng đời thấp hơn 40% và tỷ lệ thất bại dưới 0,5%, đảm bảo hoạt động ổn định lâu dài và giảm chi phí bảo trì.
- Phản ứng nhanh & thời gian dẫn ngắn:Được hỗ trợ bởi quy trình sản xuất số hóa của chúng tôi, chúng tôi có thể rút ngắn chu kỳ giao hàng xuống chỉ 20 ngày làm việc, giúp bạn tăng tốc độ phát triển và khởi động dự án.
- Khả năng thiết kế tùy chỉnh chuyên nghiệp Chúng tôi cung cấp các giải pháp bánh răng hoàn toàn tùy chỉnh cho các ứng dụng yêu cầu giảm cao, tốc độ cao, tải trọng nặng, tiếng ồn thấp và hồ sơ răng nhỏ đặc biệt, dựa trên điều kiện làm việc thực tế của bạn.
