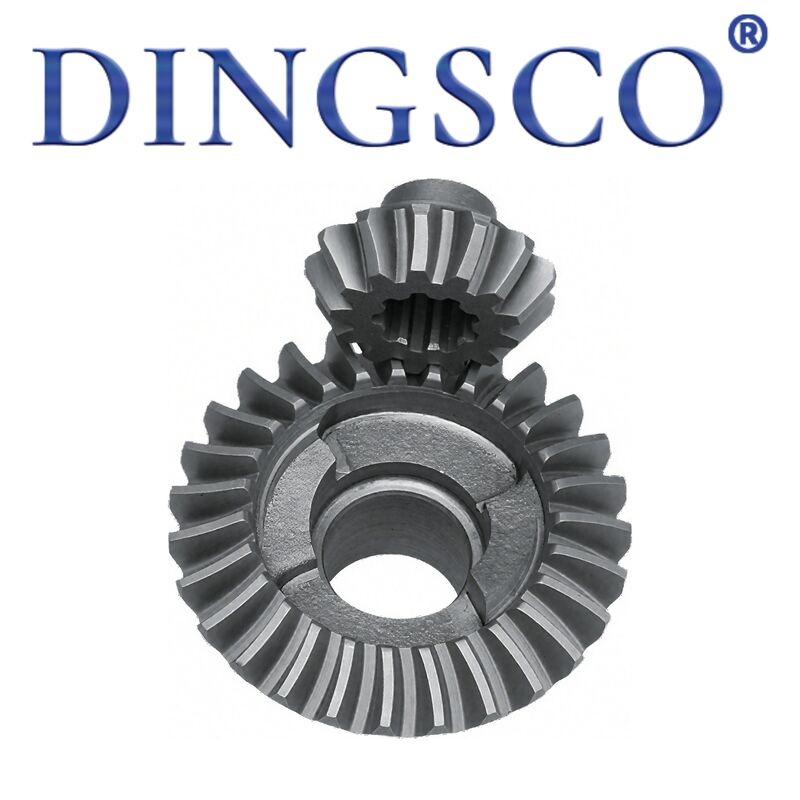

20CrMnTi cao độ chính xác Zerol Bevel Gear cho máy công nghiệp ở Trung Quốc

20CrMnTi cao độ chính xác Zerol Bevel Gear cho máy công nghiệp ở Trung Quốc

Zerol bánh răng bevel là một loại đặc biệt của bánh răng bevel xoắn ốc vớigóc xoắn ốc trung điểm = 0°Dấu răng của nó làcong nhưng không có độ nghiêng xoắn ốc, trung gian giữa thẳng convex và tiêu chuẩn xoắn ốc convex bánh răng.Mạng lưới liên tục răng cong và tiếp xúc điểm, trong khilực trục gần bằng không, cho phép thay thế với hệ thống vòng bi bánh răng thẳng.40Cr, 20CrMnTi, 42CrMovớiCarburizing/induction hardening, nó đặc trưngtruyền lỏng, tiếng ồn thấp, không có lực đẩy trục, dung lượng tải vừa phải và dễ cài đặtĐược sử dụng rộng rãi chotruyền điện trục giao nhau (thường là 90 °), xoay về phía trước / phía sau, không gian hạn chế và ứng dụng điều khiển chính xác chịu tải.

Tính năng sản phẩm

• góc xoắn ốc bằng không: góc xoắn ốc trung điểmβm=0°, dấu vết răng cong mà không có lực trục,truyền hai chiều mà không có lực đẩy.
• Răng cong + điểm tiếp xúc: Gleason răng cong vớiđiểm liên lạc địa phương, mô hình liên lạc điều chỉnh,tránh tập trung căng thẳng.
• Mượt mà & tiếng ồn thấp: Mạng lưới dần dần, tác động thấp,5~10dB âm thầm hơn đường cong thẳng, gần với bánh răng xoắn ốc xoắn ốc.
• Không lực trục, vòng bi đơn giản: lực trục ≈0, giống như đường cong thẳng,không cần có vòng bi đẩy phức tạp, cấu trúc đơn giản.
• Sức mạnh trung bình và cao: Sức mạnh rễ tốt hơn so với đường cong thẳng,Khả năng tải giữa đường thẳng và đường xoắn ốc.
• Có thể đổi với đường cong thẳng: Kích thước gắn kết và lực trục giống nhau,thay thế trực tiếp cho đường cong thẳng để nâng cao độ mịn.
• Chuyển đổi tốc độ trung bình: Tỷ lệ tốc độ ngoại vi khuyến cáo≤5m/s, thích hợp cho máy móc nông nghiệp, máy giảm, máy công cụ, thiết bị may.
• Điều khiển chính xác cao: Địa điểm đếnAGMA 14/ISO 5, độ chính xác truyền ≤10 phút cung.

Bảng thông số kỹ thuật

Nguyên tắc hoạt động

• Mạng góc xoắn ốc bằng không: góc xoắn ốc trung điểm = 0 °, răng cong nhưng không có độ nghiêng trục, không có lực trục trong quá trình trục; vòng bi chỉ chịu tải radial.
• Điểm tiếp xúc tiến triển: Răng cong Gleason liên kết dần dần từ một đầu đến tiếp xúc răng đầy đủ, tác động thấp, rung động và tiếng ồn.
• Tỷ lệ truyền liên tục: Các đỉnh nón trùng với răng không biến hình hình cầu, tỷ lệ tức thời liên tục cho chuyển động chính xác.
• Động hai chiều đối xứng: Trọng lượng đối xứng trong xoay về phía trước / ngược, không có lực đẩy đơn phương, phù hợp với việc lùi lại thường xuyên và động cơ kép.
• Mô hình tiếp xúc có thể điều chỉnh: Vùng tiếp xúc được điều khiển thông qua điều chỉnh tinh tế trục / tâm trong quá trình lắp ráp, tránh tiếp xúc cạnh và tập trung căng thẳng.

Ứng dụng chính

• Máy may công nghiệp: Động góc 90 ° cho máy cao đầu, kim hai và đồng bộ (ví dụ: 8B / 341/ 6B).
• Các hộp số nông nghiệp: Chuyển ngược tốc độ trung bình và truyền hai hướng cho máy kéo và máy thu hoạch, thiết kế vòng bi đơn giản.
• Máy giảm độ chính xác: Máy giảm độ hành tinh góc phải và các đơn vị góc phụ trợ, tiếng ồn thấp và không có lực đẩy trục.
• Máy công cụ: hướng xoắn 90 ° và cơ chế cấp cho khoan và máy xay, trơn tru và yên tĩnh.
• Ô tô / EV: Các chênh lệch hạng nhẹ, cơ chế lái và cửa sau điện, ổ đẩy thấp hai chiều.
• Các dụng cụ chính xác: ăng-ten radar, máy quay quang học và thiết bị y tế, góc độ chính xác và rung động thấp.
• Máy chế biến dệt may/thực phẩm: Động trục giao nhau và thường xuyên đi trước/trái lại cho máy hoàn thiện và đóng gói.
• Nâng cấp đường cong thẳng: Thay thế các bánh răng cong thẳng cũ để cải thiện độ mịn, giảm tiếng ồn và tái sử dụng vòng bi.

Ưu điểm sản phẩm

• Không lực trục, chi phí đệm thấp hơn: Không có lực đẩy xoắn ốc, tương thích với các hệ thống đệm cong thẳng, cấu trúc đơn giản và chi phí thấp.
• Mượt mà & yên tĩnh, trải nghiệm tốt hơn: Mạng răng cong dần, 510dB yên tĩnh hơn đường cong thẳng, gần với bánh răng cong xoắn ốc.
• Đối xứng hai chiều, lùi kéo dài: Trọng lượng tải về phía trước / lùi cân bằng, không bị mòn một bên trong lùi thường xuyên, tuổi thọ dài.
• Khớp nối điểm điều chỉnh, chống gãy: Khớp nối cục bộ + mô hình điều chỉnh, tránh nồng độ căng thẳng, chống va chạm mạnh.
• Khớp với đường cong thẳng, nâng cấp dễ dàng: Kích thước lắp đặt tương tự, thay thế trực tiếp mà không cần thiết kế lại.
• Hiệu quả ở tốc độ trung bình, năng lượng thấp: Khuyến nghị ≤5m/s, hiệu suất ≥94%, tiết kiệm năng lượng nhiều hơn các bánh răng hình xoắn ốc.
• Độ chính xác có thể điều khiển, động cơ chính xác: Địa điểm AGMA 14, sai góc ≤10 phút cung, định vị chính xác.
• Bảo trì thấp, hiệu quả về chi phí: Không có lực đẩy trục, mòn vòng bi tối thiểu, khoảng thời gian bôi trơn dài hơn, tỷ lệ thất bại thấp.

Tại sao chọn chúng tôi?

• 7 trục CNC: Chúng tôi áp dụng máy nghiền CNC 7 trục chính xác cao, giữ độ khoan dung chặt chẽ đến ± 5μm, đảm bảo bánh răng chạy lặng lẽ, trơn tru và bền bỉ.
• Chuyên môn kỹ thuật mạnh mẽ:Nhóm R & D cốt lõi của chúng tôi bao gồm các chuyên gia tiến sĩ và thạc sĩ chuyên về công nghệ bánh răng xoắn ốc xoắn ốc, cung cấp hỗ trợ kỹ thuật mạnh mẽ cho các dự án phức tạp.
• Kiểm tra nghiêm ngặt & độ chính xác cao: Tất cả các bánh răng đều được kiểm tra 100% bằng các hệ thống đo lường Gleason.giữ chất lượng của chúng tôi ở mức hàng đầu trong ngành.
• Hiệu quả truyền tải cao:Thiết kế bánh răng của chúng tôi hỗ trợ tỷ lệ giảm một giai đoạn lên đến 300:1, với hiệu suất truyền thực tế đạt hơn 95%, cải thiện đáng kể việc sử dụng năng lượng.
• Độ bền tuyệt vời & hiệu quả chi phí:Các bánh răng của chúng tôi cung cấp chi phí vòng đời thấp hơn 40% và tỷ lệ thất bại dưới 0,5%, đảm bảo hoạt động ổn định lâu dài và giảm chi phí bảo trì.
• Phản ứng nhanh & thời gian dẫn ngắn:Được hỗ trợ bởi quy trình sản xuất số hóa của chúng tôi, chúng tôi có thể rút ngắn chu kỳ giao hàng xuống chỉ 20 ngày làm việc, giúp bạn tăng tốc độ phát triển và khởi động dự án.
• Khả năng thiết kế tùy chỉnh chuyên nghiệp Chúng tôi cung cấp các giải pháp bánh răng hoàn toàn tùy chỉnh cho các ứng dụng yêu cầu giảm cao, tốc độ cao, tải trọng nặng, tiếng ồn thấp và hồ sơ răng nhỏ đặc biệt, dựa trên điều kiện làm việc thực tế của bạn.
