| Place of Origin | Changsha, China |
| Hàng hiệu | DINGSCO |
| Chứng nhận | ISO 9001 |
| Model Number | According to customers' requests |

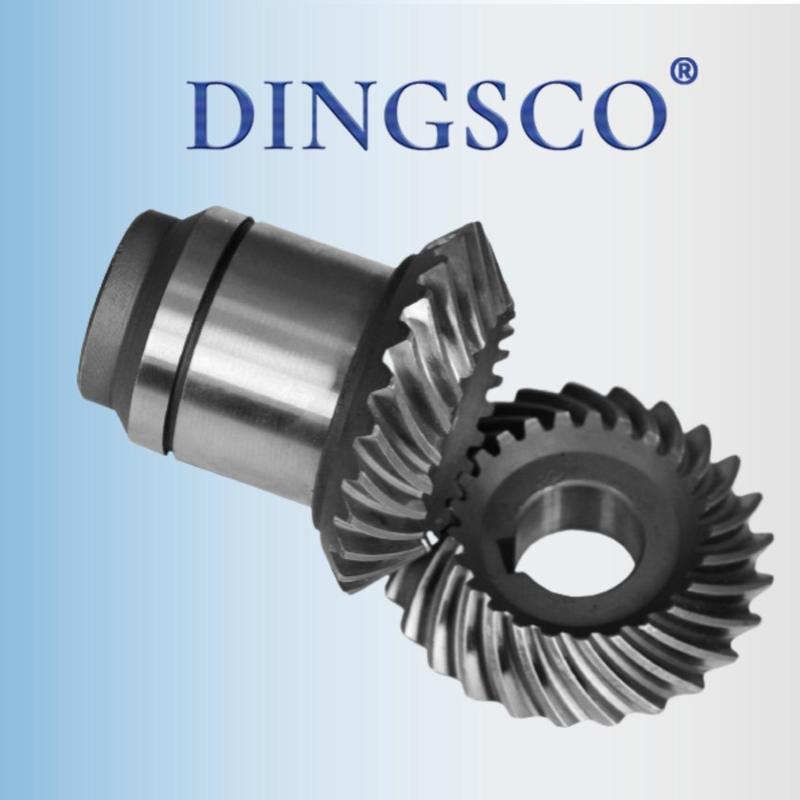

90° xoắn ốc xoắn ốc bánh răng tiên tiến lưới để giảm tác động
Bộ bánh răng xoắn ốc có thể được phân tích từ các kích thước như cấu trúc, nguyên tắc hoạt động, hiệu suất và ứng dụng.Thiết kế và đặc điểm của chúng được điều chỉnh rất tốt cho các kịch bản truyền tải công nghiệp (e.g, máy giảm bánh răng cong của loạt KF):
I. Đặc điểm cấu trúc: Mảng răng xoắn ốc + Cơ sở hình nón
1Thiết kế hồ sơ răng:Đường răng xoắn ốc xung quanh bộ tạo hình nón, tạo thành bề mặt răng cong.
2- Quan hệ hình học:Các đỉnh nón pitch của hai bánh răng trùng nhau và góc trục thường là 90 ° (điều thích nghi với truyền góc thẳng).
3- Nhãn hiệu xử lý:Các thông số như góc xoắn ốc bề mặt răng và góc áp suất xác định đặc điểm lưới.
II. Nguyên tắc truyền: Mạng lưới tiến bộ để chuyển đổi công suất góc phải
1Chế độ lưới:bề mặt răng xoắn ốc "tiếp tục tiếp xúc" trong quá trình xoay (đã dần kết nối từ đầu răng đến răng đầy đủ, sau đó giải nén),thay vì "sự tiếp xúc ngay lập tức" của răng thẳng, giảm đáng kể tác động.
2. Thay đổi hướng năng lượng:Thông qua việc kết nối các hồ sơ răng hình nón,Chuyển đổi vòng quay ngang/chẳng của trục đầu vào thành vòng quay thẳng đứng/chẳng của trục đầu ra (trong khi đạt được giảm/tăng tốc bằng tỷ lệ răng).
III. Ưu điểm hiệu suất: Năng lực cạnh tranh cốt lõi vượt qua răng thẳng
| Khả năng so sánh | Máy gia tốc xoắn ốc | Đường dây đeo xoay thẳng |
|---|---|---|
| Sự ổn định | Mái lưới tiến bộ cho phép hoạt động trơn tru với rung động tối thiểu ngay cả ở tốc độ cao. | Mạng lưới ngay lập tức gây ra tác động và tiếng ồn đáng kể. |
| Trách nhiệm - Khả năng mang | Bề mặt răng có tính năng tiếp xúc bề mặt, làm tăng khả năng chịu mô-men xoắn bằng 30%~50%. | Bề mặt răng có đường liên lạc, làm cho chúng dễ bị mệt mỏi. |
| Kiểm soát tiếng ồn | Mạng lưới trơn tru làm giảm tiếng ồn hoạt động 10 ∼ 15 dB. | Tác động lưới cao dẫn đến tiếng ồn mạnh. |
| Hiệu quả truyền tải | Sự ma sát trượt thấp trên bề mặt răng mang lại hiệu quả 95%~98%. | Hiệu quả là khoảng 90%~93%, dẫn đến mức tiêu thụ năng lượng cao hơn. |
IV. Các kịch bản ứng dụng: Bao gồm từ công nghiệp đến thiết bị chính xác
1- Máy giảm nhiệt công nghiệp:Ví dụ như KF series bevel gear reducers, chịu trách nhiệm thay đổi hướng góc phải + giảm tốc độ và tăng mô-men xoắn, thích nghi với các kịch bản tải trọng nặng như máy công cụ, dây chuyền vận chuyển,và máy đào.
2- Thị trường ô tô:Khác biệt (đạt được tốc độ chênh lệch bánh xe + truyền động góc phải), trường hợp chuyển động bốn bánh (phân phối sức mạnh cho trục trước và sau).
3Thiết bị cao cấp:Máy giảm tốc chính trực thăng (tốc độ cao, độ tin cậy cao), khớp robot (hậu lực thấp, ổn định cao).
4. Các dụng cụ chính xác:Thiết bị y tế, thiết bị quang học (dựa trên rung động thấp và độ chính xác định vị cao).
V. Thiết kế và chế biến: Rào cản kỹ thuật đằng sau độ chính xác cao
1. Khó xử lý: Cần công cụ máy chuyên dụng để mài hồ sơ răng xoắn ốc, với độ chính xác mài bề mặt răng đạt mức ± 5μm; nếu không, sự ổn định lưới bị ảnh hưởng.
2- Yêu cầu lắp đặt:Các đỉnh nón pitch của hai bánh răng phải được sắp xếp chặt chẽ, và khoảng cách trục / phóng xạ cần phải được điều chỉnh chính xác (sự sai hơn 0,1 mm sẽ làm trầm trọng thêm sự mòn và tiếng ồn).
3- Vật liệu và xử lý nhiệt:Thép hợp kim như 20CrMnTi, 18CrNiMo7-6 thường được sử dụng, với bề mặt răng cứng đến HRC58 ~ 62 thông qua cac và làm nguội,trong khi biến dạng xử lý nhiệt phải được kiểm soát ( biến dạng vượt quá 0.05mm dẫn đến phá hủy).
VI. Khả năng thích nghi với máy giảm KF
▶Phù hợp chức năng: góc trục 90 ° phù hợp hoàn hảo với yêu cầu "động cơ truyền góc phải" của loạt KF.
▶Khả năng tương thích:Khả năng tải trọng cao và tiếng ồn thấp của răng xoắn ốc trực tiếp đáp ứng các kịch bản công nghiệp của máy giảm đòi hỏi "nhiệm vụ nặng và hoạt động ổn định".
▶Tỷ lệ tốc độ linh hoạt:Bằng cách điều chỉnh tỷ lệ răng, nó bao gồm phạm vi tỷ lệ tốc độ i = 3 ~ 50 cho loạt KF.
Nói tóm lại, bánh răng cong xoắn ốc, với "profil răng xoắn ốc + cơ sở hình nón" như lõi, đạt được truyền điện góc phải hiệu quả và ổn định thông qua lưới tiến bộ.Chúng là "các thành phần cốt lõi" của thiết bị công nghiệp như KF series bevel gear reducers, và mức độ thiết kế và sản xuất của chúng trực tiếp quyết định mức tối đa hiệu suất của hệ thống truyền tải.
DINGSCO giải pháp Gear chính xác️Lực lượng tiên phong trong truyền tải thiết bị
Ưu điểm chính: Thiết bị tiên tiến × Quá trình số hóa × Dịch vụ toàn chu kỳ
Là một nhà sản xuất thiết bị chính xác hàng đầu, DINGSCO specializes in customized production of micro high-precision spiral bevel gears and hypoid gears through our multiple CNC seven-axis five-linkage spiral bevel gear grinding/milling machines and Gleason spiral bevel cutter technologyVới lớp độ chính xác DIN 6 (sự sai lệch hồ sơ răng ≤ ± 5μm), hiệu quả truyền 95% + và tỷ lệ giảm cực cao, chúng tôi cung cấp các giải pháp truyền tải đáng tin cậy cho robot, động cơ,Xe năng lượng mới, và nhiều hơn nữa.
Tại sao chọn DINGSCO?
✅Độ chính xác cao:Đạt được độ chính xác DIN 6, dẫn đầu ngành trong việc kiểm soát lỗi hồ sơ răng.
✅Hiệu quả cao:Với tỷ lệ giảm một giai đoạn lên đến 300:1, và hiệu quả truyền tải hơn 95%.
✅Độ bền:40% chi phí vòng đời thấp hơn, tỷ lệ thất bại <0,5%.
✅Trả lời nhanh:Quá trình kỹ thuật số có thể rút ngắn chu kỳ giao hàng xuống còn 20 ngày làm việc.
Liên hệ với chúng tôi sớm cho các đề xuất tối ưu hóa bánh răng và mô phỏng lưới 3D!
