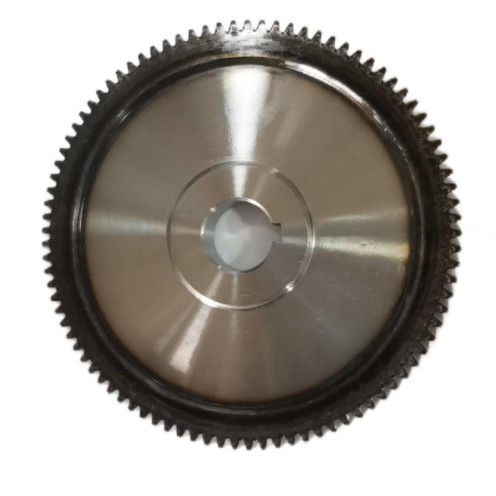

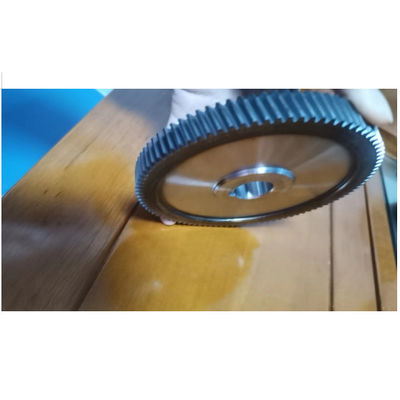

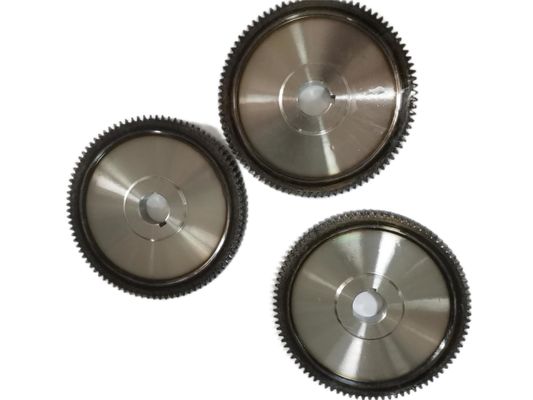

40Cr bánh răng hình trụ bánh răng xoắn ốc cho hộp số và máy công cụ

Bánh răng xoắn ốc hình trụ 40Cr cho hộp số và máy công cụ

Nó có tính chất cơ học tốt, thích hợp cho các ứng dụng tải trung bình và tốc độ.

Nhân vật của bánh răng xoắn ốc hình trụ:

1. Truyền bánh răng xoắn ốc về cơ bản giống như truyền bánh răng trụ. Sự khác biệt chính là bánh răng xoắn có góc xoắn β. Góc này tác dụng trực tiếp lên lực dọc trục Fa và Fa tỉ lệ với tgβ.
2. Để tránh ổ trục chịu lực dọc trục quá mức, góc xoắn β của bánh răng trụ xoắn ốc không được quá lớn. Tuy nhiên, nếu β quá nhỏ thì đặc tính của bánh răng xoắn sẽ không rõ ràng. Thông thường, phạm vi giá trị của β là 8°~20° và 8°~15° thường được sử dụng. Trong một số thiết kế, β có xu hướng tăng lên và một số thậm chí đạt tới 25°.

Đặc tính xử lý nhiệt của thép 40Cr:
1. Thép 40Cr là thép hợp kim cacbon trung bình, thích hợp để chế tạo các bộ phận cơ khí chịu tải trọng trung bình và làm việc ở tốc độ trung bình như bánh răng, trục, giun,… trên máy công cụ.
2. Quá trình xử lý nhiệt của thép 40Cr bao gồm ủ, chuẩn hóa, làm nguội, ủ và ram, những điều cần thiết để đảm bảo hiệu suất của thiết bị. Thiết kế của quy trình xử lý nhiệt cần phải khác nhau tùy theo ứng dụng cụ thể và điều kiện làm việc của thiết bị.

3. Bình thường hóa là một phần của quá trình xử lý nhiệt sơ bộ và nhiệt độ gia nhiệt thường cao hơn Ac3 (nhiệt độ tới hạn của thép) từ 30 đến 50 độ. Đối với thép hợp kim cacbon trung bình, nhiệt độ chuẩn hóa thường cao hơn Ac3 từ 50 đến 100 độ và phạm vi nhiệt độ cụ thể là khoảng 850 đến 900 độ. Quá trình làm nguội và tôi luyện được sử dụng để tăng độ cứng và độ bền của thép trong khi vẫn duy trì độ dẻo nhất định.

Các yếu tố thiết kế bánh răng:
Khi thiết kế bánh răng, cần xem xét nhiều yếu tố, bao gồm hình dạng răng, mô đun, góc áp suất, chiều cao đỉnh răng, chiều cao chân răng, số răng, v.v. Trong số đó, góc áp suất là một thông số quan trọng, quyết định góc nghiêng của răng bánh răng so với đường chuẩn của đường tham chiếu. Nói chung, góc áp suất 20 độ được sử dụng, nhưng các giá trị khác cũng có thể được chọn theo các ứng dụng cụ thể. Giá trị góc áp suất càng lớn thì chân răng sẽ càng rộng, điều này có lợi cho việc cải thiện độ bền của bánh răng.

Lựa chọn mô-đun:
Mô-đun là phần tử cơ bản cho biết kích thước của răng bánh răng. Việc lựa chọn mô-đun phụ thuộc vào tải và tốc độ quay của bánh răng. Nói chung, tải càng lớn và tốc độ quay của bánh răng càng nhanh thì mô-đun cần được thiết kế càng lớn để tăng cường độ bền của bánh răng. Có các giá trị tiêu chuẩn cho mô-đun và có thể chọn mô-đun thích hợp theo ứng dụng và yêu cầu cụ thể.

Thông số bánh răng côn xoắn ốc 40Cr:
