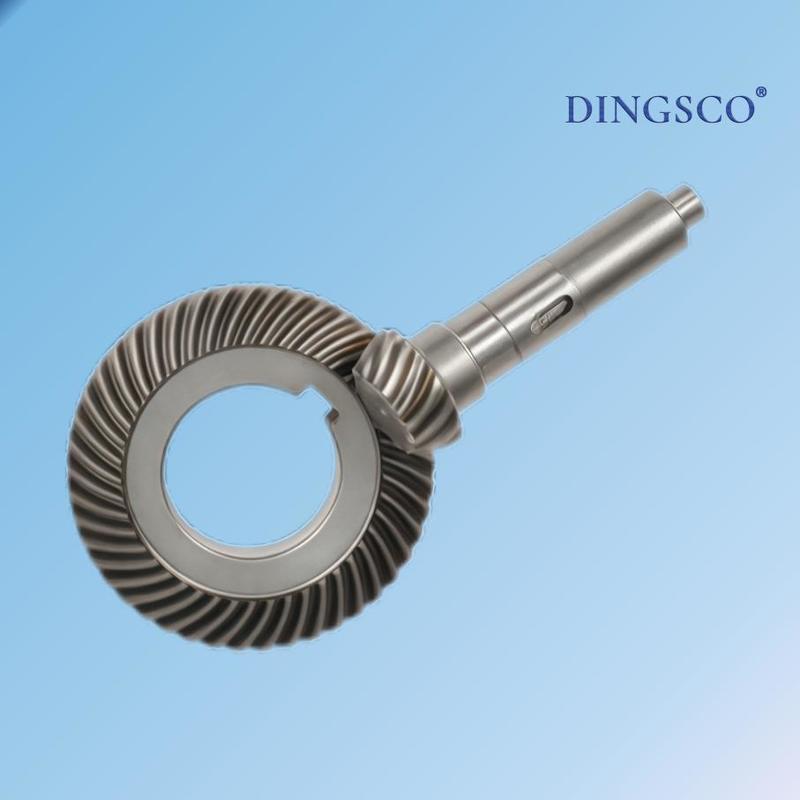

Bộ bánh răng xoắn ốc xoắn ốc cho truyền động góc phải chính xác
Cácbộ thiết bị xoắn ốc xoắn ốclà một thành phần truyền tải cơ học chính xác cao được thiết kế để chuyển động và sức mạnh giữa các trục giao nhau, thường ở mộtgóc 90 độ.
Vớihình học răng xoắn ốc, các bánh răng này cung cấp truyền tải năng lượng trơn tru, yên tĩnh và hiệu quảMáy giảm nhỏ, hệ thống tự động hóa và máy móc hiệu suất cao.
Cặp bánh răng này bao gồm:
Bevel Pinion (cỗ dụng nhỏ)️ kết nối với trục đầu vào, chịu trách nhiệm lái xe.
Đồ giày xoay (đồ giày lớn)√ được gắn trên trục đầu ra, truyền chuyển động ở góc thẳng.
Thiết kế đường cong xoắn ốc cho phépsự liên kết răng tiến triển, giảm thiểu tiếng ồn và rung động so với bánh răng cong thẳng.
Răng được nghiền chính xác sau khi xử lý nhiệt để đảm bảođộ chính xác tiếp xúc tuyệt vời, khả năng tải trọng cao và tuổi thọ dài.
| Bộ bánh răng xoắn ốc xoắn ốc cho truyền động góc phải chính xác | |
|---|---|
| Loại thiết bị | Cặp bánh răng xoắn ốc |
| Góc truyền | 90° (có thể tùy chỉnh 60°-120°) |
| Phạm vi mô-đun | m0.8 m6 |
| Độ chính xác bề mặt răng | AGMA 1012 / DIN 6 |
| Tỷ lệ bánh răng | 11:1 đến 1:10 |
| Vật liệu | 20CrMnTi, 17CrNiMo6, SCM420, hoặc thép hợp kim tùy chỉnh |
| Điều trị nhiệt | Carburizing & quenching (Sự cứng bề mặt HRC58 ∼62) |
| Nháy răng | Cơ sở chính xác cho tiếng ồn thấp |
| Xét bề mặt | Ra ≤ 0,8 μm |
| Phản ứng dữ dội | ≤ 6 arcmin (loại độ chính xác) |
| Hiệu quả | ≥ 94% |
| Lôi trơn | Dầu hoặc mỡ giày tổng hợp |
| Môi trường ứng dụng | -20°C ~ +120°C |
CNC cắt bánh răngCác trung tâm cắt răng Gleason hoặc Klingelnberg tiên tiến đảm bảo hình học xoắn ốc hoàn hảo.
Điều trị nhiệt️ Được cacbon hóa và dập tắt để làm cứng bề mặt trong khi vẫn duy trì độ dẻo dai lõi.
Xẻ bánh răng️ Sơn chính xác cao đạt được tiếng ồn thấp và phản ứng tối thiểu.
Sự cân bằng năng độngĐảm bảo hoạt động trơn tru ở tốc độ cao.
Kiểm tra và kiểm traMỗi bánh răng trải qua quá trình thoát nước, tiếp xúc răng và xác minh mô-men xoắn trước khi giao hàng.
