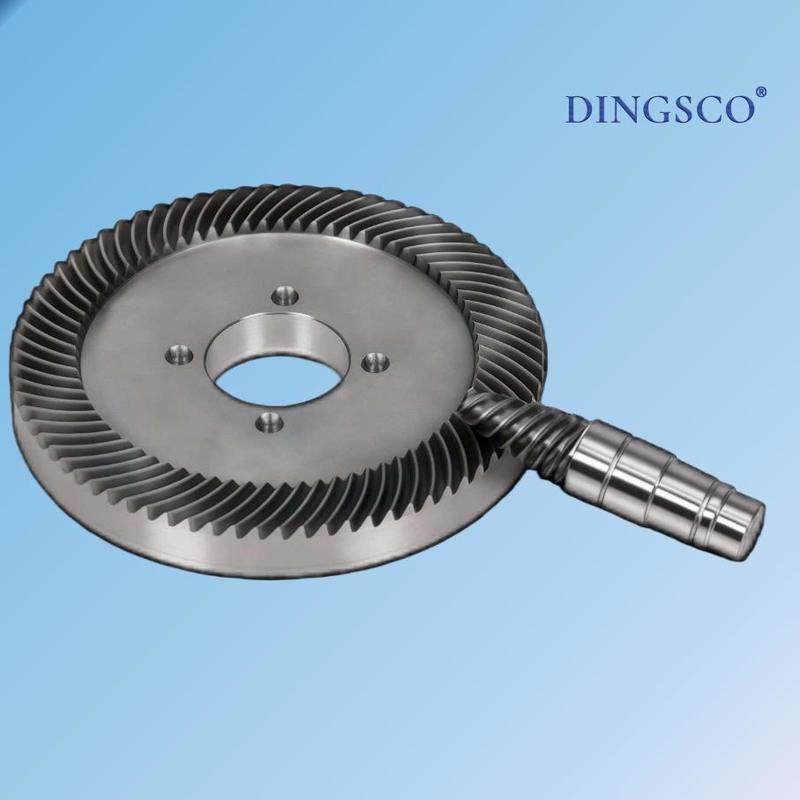

Bánh răng mài hypoid tỷ lệ giảm cao cho hộp số công nghiệp chính xác

Bánh răng mài hypoid tỷ số giảm tốc cao cho hộp số công nghiệp chính xác

Bánh răng mài hypoid tỷ số giảm tốc cao là bánh răng trục lệch tầng số cao được sản xuất thông qua quy trình mài chính xác. Thiết kế của chúng kết hợp các đặc tính lệch tâm của bánh răng hypoid với sự nhỏ gọn của bộ truyền động trục vít, khiến chúng phù hợp với các tình huống truyền tải tải trọng cao, độ chính xác cao.

Đặc điểm cấu trúc

Bánh răng hypoid được đặc trưng bởi các trục không giao nhau và lệch tâm, tạo ra một hình học không gian độc đáo, kéo dài đường tiếp xúc và tăng số lượng cặp răng ăn khớp trong quá trình vận hành.
Cấu trúc đặc biệt này cho phép truyền mô-men xoắn mượt mà hơn và khả năng chịu tải cao hơn.
Sau khi mài chính xác, bề mặt răng đạt được độ chính xác vượt trội, độ nhẵn cao và sai số biên dạng tối thiểu, đảm bảo hiệu suất và độ bền tuyệt vời.

Ưu điểm về hiệu suất

• Tỷ số giảm tốc cao:
  Có khả năng đạt được tỷ số truyền lớn trong một cấu trúc nhỏ gọn, bánh răng đáp ứng các yêu cầu khắt khe của các ứng dụng cần mô-men xoắn cao và tốc độ thấp, giảm tốc độ quay một cách hiệu quả đồng thời tăng công suất đầu ra mô-men xoắn.

• Truyền động êm ái và ít tiếng ồn:
  Do các đặc tính ăn khớp được tối ưu hóa, bánh răng hypoid hoạt động với tác động và độ rung tối thiểu, đảm bảo cung cấp năng lượng ổn định và tiếng ồn thấp, phù hợp với các môi trường có tiêu chuẩn kiểm soát tiếng ồn nghiêm ngặt.

• Khả năng chịu tải tuyệt vời:
  Thiết kế hình học đặc biệt kết hợp với mài chính xác làm tăng đáng kể cả độ bền tiếp xúc bề mặt răng và độ bền uốn chân răng, cho phép bánh răng hoạt động đáng tin cậy trong điều kiện tải nặng và hoạt động liên tục.

  ---




  Lĩnh vực ứng dụng

  • Ngành công nghiệp ô tô:
    Được sử dụng rộng rãi trong bộ giảm tốc chính của xe, đặc biệt là đối với hệ thống dẫn động cầu sau và bốn bánh, đảm bảo truyền tải điện năng êm ái và hiệu quả trong các điều kiện đường xá khác nhau đồng thời tăng cường sự thoải mái khi lái xe.

  • Lĩnh vực hàng không vũ trụ:
    Cần thiết trong hệ thống truyền động động cơ máy bay, cơ chế thu hồi càng hạ cánh, và các hệ thống quan trọng khác, nơi độ tin cậy và độ chính xác trong điều kiện khắc nghiệt là tối quan trọng.

  • Tự động hóa công nghiệp:
    Cung cấp truyền động chính xác và ổn định cho robot và dây chuyền sản xuất tự động, cho phép giảm tốc độ và kiểm soát định vị chính xác.

  • Thiết bị chính xác:
    Được sử dụng trong thiết bị quang học và thiết bị đo điện tử, đảm bảo độ chính xác đo lường và vận hành không rung thông qua truyền động có độ chính xác cao.

    ---




    Thông số kỹ thuật chính – Bánh răng mài hypoid tỷ số giảm tốc cao

    Tỷ số giảm tốc	5:1 – 30:1
    Vật liệu	20CrMnTi / 40Cr / 42CrMo
    Xử lý nhiệt	Carbon hóa & tôi (HRC 58–62)
    Độ chính xác bánh răng	DIN 6 / AGMA 11
    Bề mặt răng hoàn thiện	Ra ≤ 0.8 μm
    Khả năng chịu mô-men xoắn	Lên đến 5000 N·m
    Hiệu suất	≥ 94%
    Mức độ ồn	≤ 65 dB
